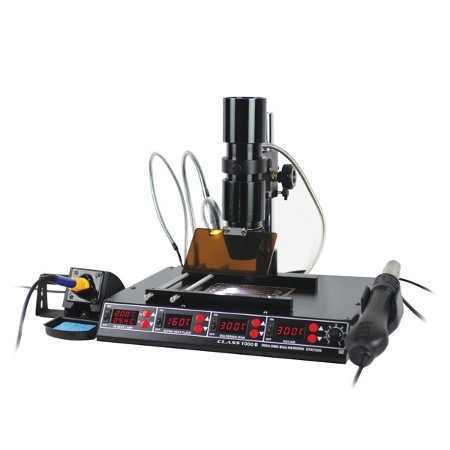

Class 1000B BGA Tamir İstasyonu

Kızılötesi / Ön Istıma / Havya / Üfleme

Ön ısıtma İstasyonu

Ön ısıtma istasyonu Maksimum güç tüketimi 540W

Ön ısıtma istasyonu İnfrared bileşenleri ; Uzak kızılötesi ısıtma plakası

Ön ısıtma istasyonu Sıcaklık Aralığı ;50 ° C-300 ° C /50 ° C ~ 200 ° C

Ön ısıtma istasyonu Ekran Tipi; LED

Ön ısıtma istasyonu Ön ısıtma alanı ;120 * 120mm

Kızılötesi Bölümü

Kızılötesi Maksimum güç tüketimi 150W

Kızılötesi infrared bileşenleri; Kızılötesi emisyon lambası

Kızılötesi Sıcaklık Aralığı ;100 ° C-350 ° C

Kızılötesi Sıcaklık Kararlılığı 1 ° C ±

Kızılötesi Ekran Tipi LED

Kızılötesi Etkili ışınlama alanı 35 * 35mm

2 lens fincan gel, 28mm / 38mm / 48mm iki mercek fincan seçim olabilir.

Lehimleme İstasyonu Bölüm

Lehimleme istasyon Maksimum güç tüketimi 75W

Lehimleme istasyon Isı bileşenleri ithal ısıtıcı

Lehimleme istasyon Sıcaklık Aralığı 100 ° C - 480 ° C

Lehimleme istasyon Sıcaklık Kararlılığı 1 ° C (± statiği )

Lehimleme istasyon Topraklama gerilimi 2mV

Lehimleme istasyon Topraklama empedans

Lehimleme istasyon Ekran Tipi LED Ekran

Lehimleme istasyon Kablo uzunluğu ≥ Kolu 100cm

Sıcak Hava İstasyon Bölüm

Sıcak hava istasyon Maksimum güç tüketimi 700W

Sıcak hava istasyon ısı bileşenleri İskelet tipi seramik ısıtıcı

Sıcak hava istasyon Hava akımı türü Fırçasız fan sarmal rüzgar

Sıcak hava istasyon Hava Akış ≤ 130 L / dk

Sıcak hava istasyon Sıcaklık Aralığı 200 ° C-480 ° C

Sıcaklık Kararlılığı 1 ° C (± statiği )

Sıcak hava istasyon Ekran Tipi LED

Sıcak hava istasyon Kablo uzunluğu ≥ Kolu 100cm

Son chip teknolojisi ile tasarlanaran; ön ısıtma istasyonu  ve lehimleme istasyonu na kızılötesi teknolojisi  entegre edilerek son derece yenilikçi bir tasarım ile üretilmiş olan Class 1000B BGA modelini beğeninize sunuyoruz

Class 1000B BGA Tamir İstasyonu  Genel  Özellikler

Pratik,enerji tasarruflu,4 kombinasyonlu tek istasyon olma özelliğine sahip  Class 1000B BGA    profesyonel uygulamalar için duyulan tüm ihtiyacı karşılar

Kızılötesi lehim söküm işlemlerinde aşırı sıcaklıklardan kaynaklanabilecek IC yüzeyindeki hasarların önlenmesi için gerçek zamanlı sıcaklık izleme özelliği ile donatılmıştır

Sıcak hava üfleme kol da ve havya lehimleme ucundaki çalışma sıcaklığını 100ms gerçek zamanlı olarak izleyerek stabil tutan PID programında Samsung mikrochip kullanılmıştır

Lehimleme kol yüksek ısıya dayanıklı silikon ile izole edilmiştir 300C de ısıda 30 saniye boyunca temas olması bile hasar olmasına neden olmayacaktır

-50℃ to +50℃ ısı telafisine Kızılötesi bölüm 5-80 güç ayarına sahiptir.

Montaj Teknolojisi (SMT) bileşenleri boyutu 15-35 cm.

Kutu İçeriği

Class 1000B BGA   Ana Ünite

Lehimleme havya kolu

Lehimleme kol standı

Hava tabancası kolu

Hava tabancası standı

Kızılötesi ışık kupa (2 adet çap: 30MM, 40MM) Filtreli ışık levha

Kızılötesi lamba

Nozzel (Büyük, orta, küçük, kare)

Arabirim kablosu

Test kablosu

IC pick-up

PCB tutucu

Güç kablosu

Kullanım kılavuzu

Garanti Belgesi

CLASS 1000B BGA TAMİR İSTASYONU Uygulama Alanları

Elektronik ürün montajı

Ürün geliştirme, bilimsel araştırma laboratuarları

Elektronik bakım ürünleri

Elektrikli lehimleme işlemi

Beceri eğitimi her türlü elektronik imalat onarım yapan kurumlar/kuruluşlar/okullar v.b

BGA, SOIC, CHIP, QFP, PLCCpaketiSMDIC, lehimlemevelehim söküm işlemlerinde

BGA modülü, bilgisayar anakart kuzey ve güney köprüsü, cep telefonu anakart SMT IC onarımlarında
