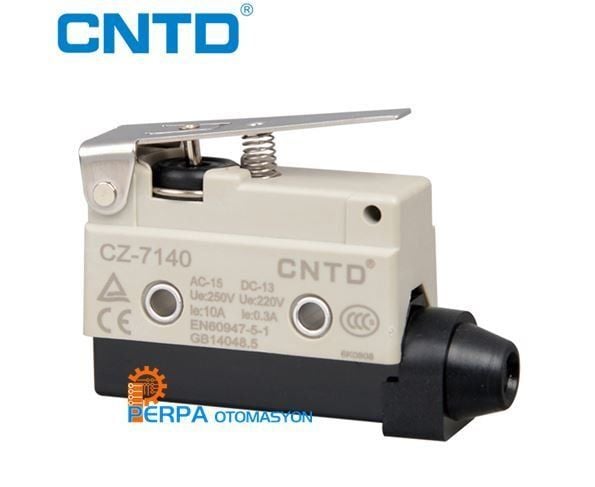

CNTD CZ-7140 Kısa Paletli Mikro Switch

Limit Switch Nedir :

Limit siviç switchin kontaklarının pozisyon değiştirmesi, yani açık konumdan kapalı konuma veya kapalı konumdan açık konuma geçmesi sonucu herhangi bir elektrik devresi açılır veya kapanır. Limit switch yada diğer adıyla sınır şalteri, bir hareketli mekanizmanın temas etmesi sonucu mekanik olarak tahrik edilerek elektriksel kontakları pozisyon değiştiren elektriksel bir anahtardır.

Limit Switchlerin Uygulama Alanları

Mekanik limti siviçler Her ne kadar, günümüzde daha teknolojik olan endüktif sensör, kapasitif sensör, fotoelektrik sensör vb. temassız algılayıcılar da limit switch yerine kullanılabilse de limit switchler, düşük maliyetleri, basit yapıları, montajında daha az teknik bilgi gerektirmeleri, elektronik parçası olmadığından dolayı voltaj değişimlerinden ve pik akımlarından etkilenmemeleri, sensörlere göre daha mukavim bir yapıya sahip olmaları,  her endüstriyel elektrik malzemesi satıcısının stoğunda bulunmaları gibi bir çok avantajından dolayı hala tercih sebebidir.

CNTD CZ-7140 Kısa Paletli Mikro Switch Teknik Özellikler :

Çalışma hızı  : 0.5 mm-50cm / sn

Çalışma frekansı : Mekanik: 120 işlem / dakika Elektriksel: 30 işlem / dakika

Kontak direnci  : 15mΩmax. (başlangıç ​​değeri)

Yalıtım direnci  : 100mΩ üstünde (500VDC'de)

Dielektrik gücü  : 1000VAC, aynı polaritenin terminalleri arasında 1 dakika için 50/60 Hz

1500 VAC, 50/60 Hz'de 1 dakika süreyle akım taşıyan ve olmayan metal parçalar arasında

1500VAC, 50/60 Hz, her terminal ile toprak arasında 1 dakika

Titreşim : İşlem: 10 ila 55Hz, 1,5 mm'lik çift salıncak

Şok  : Mekanik dayanıklılık: 1.000m / Sec2 (yaklaşık 100g)

Arıza : 300m / Sec2 (yaklaşık 30g)

Ortam sıcaklığı Kullanım saati: -10 ~ + 80 ℃

Nem <% 95 RH

Mekanik Ömür : 10.000.000 operasyon

Elektriksel  Ömür: 500.000 işlem

Ağırlık Yaklaşık : 60g

Koruma derecesi IP40
