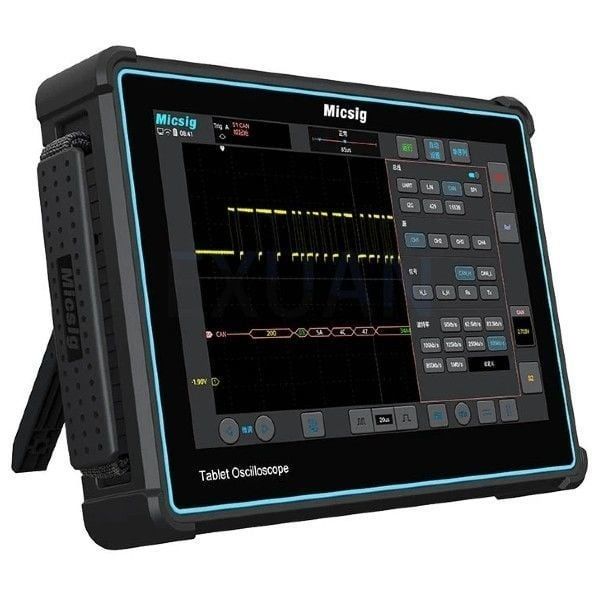

Micsig TO3004 300MHz 4 Kanal Tablet Osiloskop

Tam Dokunmatik İşlem

Yeni TO serisi osiloskop, yükseltilmiş kullanıcı arayüzüyle tam dokunmatik kullanım sağlıyor ve geleneksel masaüstü osiloskoplarından çok daha verimli bir şekilde kullanılabiliyor

10.1 inç TFT-LCD Ekran

Ultra yüksek 1280*800 çözünürlük ve kesintisiz kapasitif ekran eşsiz bir dokunmatik deneyimi sunar, taşınabilir çözümde öncü kompakt tasarım

Tam Bağlantı

Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Topraklama, HDMI ve Tetikleyici Çıkış arayüzleriyle donatılmıştır

Taşınabilir ve Tezgah Üstü

Dahili 7500mAh Li-ion pil, 4/5 saatlik uzun saha çalışmasını destekler, Güç kapatma kilidi taşıma ve saklama için güvenlidir; Üçgen arka stand, tezgahın üzerinde sağlam bir şekilde oturmasını sağlar.

Derin 220Mpts Bellek Derinliği

Donanım tabanlı Yakınlaştırma teknolojisi ve maksimum 220Mpts bellek derinliği kullanılarak, kullanıcılar daha yüksek çözünürlükte daha uzun zaman dilimlerinde sinyalleri yakalayabilir ve daha fazla ayrıntı görebilirler.

Maksimum 300.000 wfms/s dalga formu yakalama hızına sahip TO serisi, sıra dışı veya düşük olasılıklı olayları kolaylıkla yakalayabilir.

Güçlü Tetikleme Fonksiyonları

Edge, Pulse, Runt, Logic, N-edge, Video, Timeout, Slope vb. destekler.

Seri Veri Yolu Kod Çözme Fonksiyonu (Standart)

UART, CAN, LIN, SPI, I2C desteği, ayrıca kodlanmış verileri Metin modunda veya CSV formatında çıktı olarak verebilir

31 Otomatik Ölçüm

tek bir dokunuşla ekranda görüntülenebilir ve temizlenebilir

Destek Donanım Dijital Filtre

Girişimi ortadan kaldırmak için önemsiz frekans bileşenlerini eleyin.

Segmentli Depolama Edinimi

Verimli analiz için 10.000'e kadar dalga formu olayı yakalanabilir; bu da kullanıcıların ara sıra gelen sinyalleri yakalamasına ve gereken verileri daha iyi şekilde kaydetmesine yardımcı olur.

Renk Sıcaklığı işlevini destekler

İz oluşumu farklı renklerle gösterilmektedir.

Kırmızı renkler daha sık meydana gelen olayları temsil ederken, mavi renkler daha az sıklıkla meydana gelen noktaları işaretlemek için kullanılır. Bu renkler kullanıcıların ara sıra oluşan dalga formlarını yakalamalarına ve tetikleyici koşullarını daha rahat bir şekilde ayarlamalarına yardımcı olur.

HDMI Fonksiyonunu Destekler

Daha büyük ekranda sunum yapmak için kullanışlıdır.

Mobil APP (Android, iOS) ve PC uzaktan kumandasını destekler.

Wi-Fi ağ yükseltmesini ve FTP veri transferini destekler.

Bant genişliği : 300MHz

Yükseliş Zamanı : ≤1,16ns

Analog kanallar  : 4

Gerçek zamanlı örnekleme oranı : 2GSa/s

Bellek Derinliği : 220Mpt

Maksimum dalga formu yakalama oranı : 300.000 wfms/s

Giriş hassasiyet aralığı : 1mV/bölüm ~ 10V/bölüm (1MΩ)；1mV/bölüm ~ 1V/bölüm (50Ω)

Bant Genişliği Filtresi : 20MHz, Yüksek Geçirgen / Düşük Geçirgen (30Hz'e kadar)

Segmentli Depolama Destek, : Destek, maksimum 10.000 dalga formu olayını yakalayın

Giriş empedansı : 1MΩ/50Ω

Zaman tabanı aralığı : 1ns/div ~ 1ks/div

Dikey Çözünürlük : 8bit

Tetikleyici türleri : Kenar, Darbe Genişliği, Mantık, Nth Kenar, Kısa, Eğim, Zaman Aşımı, Video

Otobüs kod çözme : RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C

Arayüzler : Wi-Fi, USB 3.0/2.0 Host, USB Type-C, Topraklama , HDMI, Tetikleyici çıkışı

Depolamak : 32G

Görüntülemek : 10.1 inç LCD kapasitif dokunmatik ekran, 1280*800 çözünürlük, 11*10 ızgara

Pil : 7.4V, 7500mAh Li-Ion pil

Boyut / Net Ağırlık : 265*192*50mm / 1,9kg (pil dahil)

Aksesuarlar

Micsig TO3004 osiloskopu aşağıdaki aksesuarlarla birlikte gelir:

4x Prob

Osiloskop için pil

Güç kablosu

Taşıma kayışı

Ekran koruyucu
