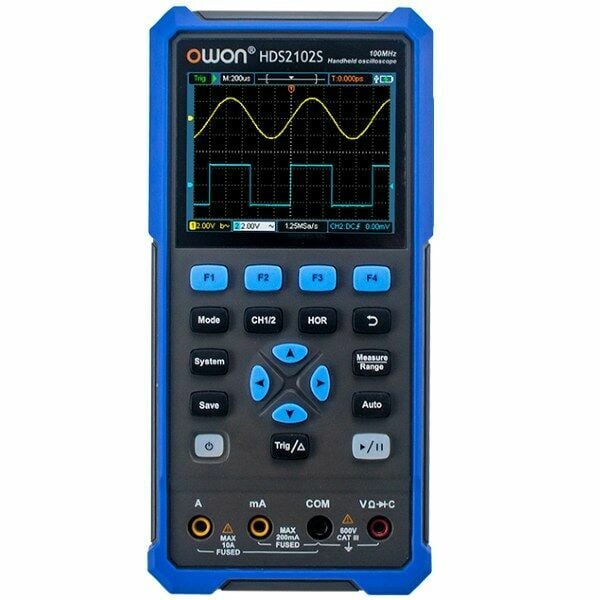

Owon HDS2102S 100Mhz 3in1 Osiloskop Multimetre Sinyal Jenaratörü

Osiloskop + multimetre + dalga formu üreteci, bir arada çok işlevli

3,5 inç yüksek çözünürlüklü, yüksek kontrastlı renkli LCD ekran, dış mekan kullanımına uygun

18650 lityum pil, 3-6 saat sürekli çalışabilir

USB Type-C arabirimi, güç bankasını destekler, PC yazılım bağlantısını destekler

Kendi kendine kalibrasyon işlevi

SCPI desteklenir, ikincil geliştirmeyi kolaylaştırır

OWON HDS 2102S, multimetre ve fonksiyon üreteci olarak da kullanılabilen taşınabilir bir çift kanallı osiloskoptur. Ölçüm cihazı, dış mekan kullanımına uygun 3,5" yüksek kontrastlı renkli ekrana sahiptir ve bir çift 18650 pil ile çalışır, 6 saate kadar sürekli kullanım için uygundur. Ölçüm cihazını USB-C ile bir PC sunucusuna bağlayarak Owon'un masaüstü yazılımı ile kullanın, SCPI üzerinden kontrol edin veya bir güç bankası ile kullanın.

Sinyaller dahili olarak kaydedilebilir ve saklanabilir. Hafızası 8k veri noktasına kadar tutar. Dalga formları, USB aracılığıyla bir PC ana bilgisayarına dışa aktarılmak üzere görüntü veya CSV olarak da saklanabilir.

Bir osiloskop olmanın yanı sıra, bağımsız olarak tam özellikli 20 000 sayım True-RMS multimetre görevi görür. Gerilim, akım, direnç, kapasitans, süreklilik ve diyotları ölçebilme özelliğine sahiptir. Okumalar, aşağıdaki tanıtım videosunda görülebileceği gibi ekranda rahat bir şekilde büyük gösterilecektir. Geleneksel multimetrelere benzer şekilde, otomatik aralık ayarına sahiptir.

Teknik Özellikler:

Osiloskop

Örnekleme hızı : 500 MSa/s (tek kanal) /  250 MSa/s (çift kanal)

Dalga Formu Yenileme Hızı : 10.000 wfrms/s

Bellek derinliği : 8 kpts (tek kanal) / 4 kpts (çift kanal)

Dikey çözünürlük : 8 bit

Tetikleme türleri: Kenar

Tetikleme Modları: Otomatik, Normal, tek

Otomatik Ölçüm   : Frekans, Dönem, Genlik, Maks, Min, Ortalama, PK-PK

İmleç Ölçümü     : İmleçler arasında ΔV, ΔT, ΔT&ΔV

Yükselme süresi : ≤5 ns tipi

Dikey ölçek : 10 mV/div - 10 V/div

Yatay ölçek : 2 ns/div - 1000 s/div

Ölçüm parametreleri : (dikey)Vmax, Vmin, Vpp, Ortalama, Genlik

Ölçüm parametreleri : (yatay)Periyot, Frekans

Multimetre mod özellikleri

Test Modu  : Gerilim, Akım, Direnç, Kapasitans, Diyot ve Süreklilik testi

DC voltajı : 0,01 mV - 1000 V±%0,5 + 5

AC voltajı : 0,01 mV - 750 V±%0,8 + 5

DC akımı   : 10 μA - 10 A ±%0,8 + 2

AC akımı   : 10 μA - 10 A ±1% + 5

Direnç    : 0,01 Ω - 100 MΩ±0,8% + 3

Diyot      : 0 - 2V

Kapasitans : 1 pF - 2 mF ±3% + 10

Giriş Empedansı : 10MΩ

Fonksiyon üreteci modu özelliği

Genlik : 0,01 Vpp ~ 2,5 Vpp

Frekans Çıkışı :

Sinüs 0,1 Hz - 25 MHz

Meydan 0,1 Hz - 5 MHz

Rampa 0,1 Hz - 1 MHz

Nabız 0,1 Hz - 5 MHz

Keyfi 0,1 Hz - 5 MHz

Örnekleme oranı : 125 MSa/s

Dikey çözünürlük : 14 bit

Dalgaformu uzunluğu : 8 kpts

Frekans çözünürlüğü : 0,1 Hz

Dalgaformu türleri : sinüs, kare, rampa, darbe, sinc, bessely, besselj, stair up, stair down, stair up-down, att alt, amp alt

Diğer modlar : Süreklilik , diyot testi

Ekran      : 20.000 sayım (multimetre modu) 3,5" renkli LCD (320 x 240)

Güç kaynağı

2x 18650 pil (yaklaşık 6 saat)

Bağlantı : USB-C

Boyutlar : 198 x 38 x 96 mm UxGxY

Ağırlık  : 600 g (pilsiz)

Aksesuarlar

HDS2102S varsayılan olarak aşağıdakilerle birlikte gelir:

USB kablosu

Test uçları seti

Prob

BNC - timsah klipsli kablo

Güç adaptörü

Taşıma çantası
