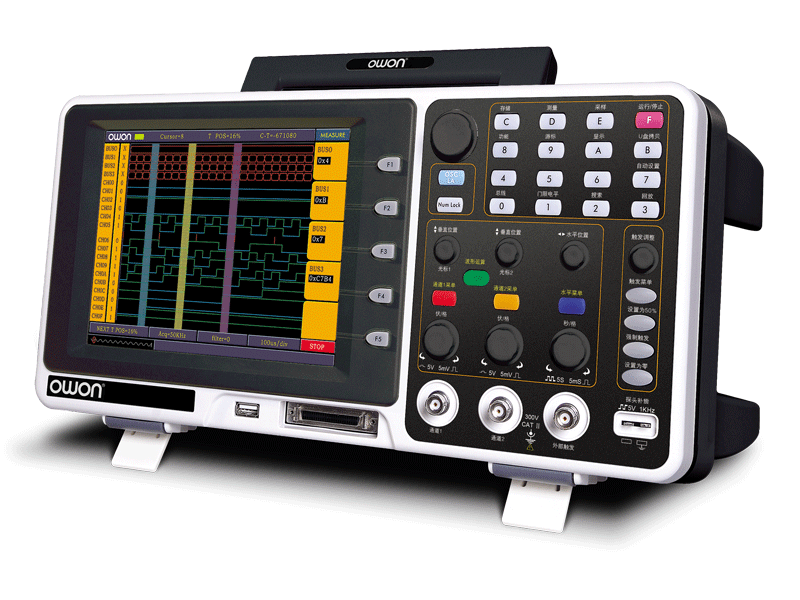

Owon MSO8102T Karışık Sinyal Osiloskopu, 16 Kanallı Mantık Analiz Cihazı

Karışık sinyal osiloskobu, çapraz tetikleme uygulamaları için iki kanallı bir dijital osiloskobu 16 kanallı bir mantık analizcisi ile birleştirir

100 MHz dijital osiloskop, kanal başına 1 GS / s maksimum gerçek zamanlı örnekleme oranına ve ayrıntılı dalga şekilleri elde etmek için kanal başına 2 Mpts kayıt uzunluğuna sahiptir

200 MHz lojik çözümleyicisi, gömülü sistemlerin gelişmiş hata ayıklamaları için kanal başına 20 S / s ila 1 GS / s'lik örnek oranı ve kanal başına 4 Mpts kayıt uzunluğuna sahiptir.

İmleç ölçümleri, dört matematik fonksiyonu artı FFT ve 20 otomatik ölçüm, dalga formlarının derinlemesine analizini sağlar

Görünürlüğü artırmak için ayarlanabilen arka ışıklı dalga formlarını izlemek için 8 inç TFT-LCD

MSO8102T Dijital Depolama Osiloskopu

Model Bant Genişliği Örnek Oranı

MSO8102T 100MHz 2GS / s yarım kanal *, her kanal için 1G S / s

Çift kanal, her kanalda 2M puan; Kayıt uzunluğu

İmleçle okuma

Yirmi adet otomatik ölçüm fonksiyonu

Otomatik ölçekleme fonksiyonu

Yüksek çözünürlük ve yüksek kontrastlı renkli likit kristal ekran, ayarlanabilir arka ışık

Depolama ve dalga şekilleri çağırma

Otomatik ayarlama fonksiyonu hızlı ayar yapabilme olanağı sağlar

Çok dalga formu hesaplama fonksiyonu

Dahili FFT fonksiyonu

Dalga formunun ortalama ve zirve değerlerini saptamanın uygulanması

Dijital gerçek zamanlı osiloskop

Kenar, video, alternatif, darbe ve eğim tetikleme işlevi

RS232 veya USB iletişim portları

Farklı sürekli görüntüleme süresi

Çoklu Dil Kullanıcı Arayüzü.

* Yarım kanal, yalnızca bir kanal açık olduğunda.

Logic Analyzer - Mantık Analiz Cihazı

16 giriş kanalı

er kanal için 4M maksimum Depolama

Bol miktarda tetikleme modu

Uygun veri ölçümü ve veri arama

Her türlü eşik seviyesinin serbestçe ayarlanması.

1.     Osiloskop ve  16 kanallı mantıksal analizör, veri yolu, durum, veri hizalaması, veri genişliği, dağıtılmış kuyruk vb. De dahil olmak üzere çoklu tetikleme modunu destekler.

2.     İsteğe bağlı Li-on pil destek yüzer ölçüm, mobil test için uygundur.

PAKET İÇERİĞİ

OWON MSO8102T dijital osiloskop (1 adet)

sif problar (2 adet)

Güç kablosu (1 adet)

USB veri kablosu (1 adet)

Mantık analizörü modülü (1 adet)

Kullanım kılavuzu (1 adet)

CD (1 adet)
