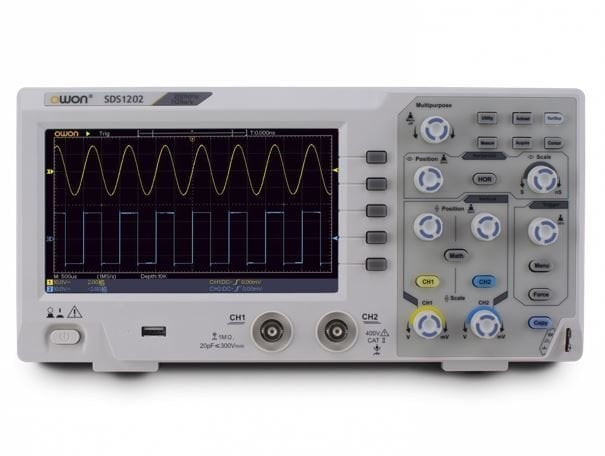

Owon SDS1202 200Mhz 2 Kanallı Dijital Osiloskop

OWON SDS1202,1GSa/s örnekleme hızına ve yüksek 200MHz bant genişliğine sahiptir. Ek olarak, osiloskop ultra ince bir gövdeye ve 7 inç yüksek çözünürlüklü renkli LCD'ye sahiptir. SDS1202, 10K kayıt uzunluğuna sahip 2 kanal içerir. Ayrıca 16 dalga formu saklanabilir ve USB bağlantısı kullanılarak ölçüm sonuçları dışa aktarılabilir. Ek olarak, bu kapsam SCPI, LabVIEW'ı destekler.

16 çalışır hafıza

Ekran parametrelerini ayarlamak için AUTOSET işlevi (zaman tabanı, kazanç)

kompakt tasarım

FFT analizi

matematiksel fonksiyonlar: toplama, çıkarma, çarpma, bölme ve sinyal fazını tersine çevirme

XY çalışma modu

Teknik Özellikler:

Bant genişliği : 200MHz

Sample Rate    : 1GS/s

Yatay Ölçek (s/böl): 2ns/div - 1000s/div, step by 1 - 2 - 5

Yükselme Süresi (girişte, tipik) : ≤1.7ns

Kanal : 2

Ekran : 7" renkli LCD ekran, 800 x 480 piksel

Giriş Empedansı : 1MΩ ± %2, 20pF±5pF ile paralel

Kanal İzolasyonu : 50Hz : 100 : 1, 10MHz : 40 : 1

Maksimum Giriş Voltajı : 400V (PK - PK) (DC+AC, PK - PK)

DC Kazanç Doğruluğu : ±%3

Kayıt Uzunluğu : 10K

DC Doğruluğu (ortalama) : △V için Ortalama≥16：±(3 okuma + 0.05 div)

Prob Zayıflama Faktörü  : 1X, 10X, 100X, 1000X

LF Yanıtı (AC, -3dB) : ≥10Hz (girişte, AC bağlantısı, -3dB)

Örnekleme Hızı / Röle Süresi doğruluk : ±100ppm

İnterpolasyon : sin (x) / x

Aralık (△T) Doğruluğu (tam bant genişliği) :

Tek : ±(1 aralık süresi + 100ppm x okuma + 0.6ns),

Ortalama>16 : ±(1 aralık süresi + 100ppm x okuma + 0.4ns)

Giriş Kuplaj : DC, AC ve GND

Dikey Çözünürlük : (A/D) 8 bit (aynı anda 2 kanal)

Dikey Hassasiyet : 5mV/böl - 5V/böl (girişte)

Tetik Tipi : Kenar, Video

Tetikleme Modu : Otomatik, Normal ve Tek

Ekran merkezinden Tetik Seviyesi ±5 bölüm

Hat / Alan Frekansı (video) : NTSC, PAL ve SECAM standardı

İmleç Ölçümü : △V ve △T imleçler arasında

Otomatik Ölçüm :

Vpp, Vavg, RMS, Frekans, Periyot, Vmax, Vmin, Vtop, Vbase, Genişlik, Overshoot, Ön çekim,

Yükselme zamanı, Düşme zamanı, +Genişlik, -Genişlik, +Görev, -Görev, Gecikme A→B , Gecikme A→B, alan,

döngü alanı

Dalga Formu Matematik : ＋, －, x, ÷, ters çevir, FFT

Dalga Biçimi Depolama : 16 dalga biçimi

Kutu İçeriği :

Standart ekipman

elektrik kablosu

osiloskop probu (kanal başına 1)

yazılım

USB kablosu

kullanım kılavuzu
