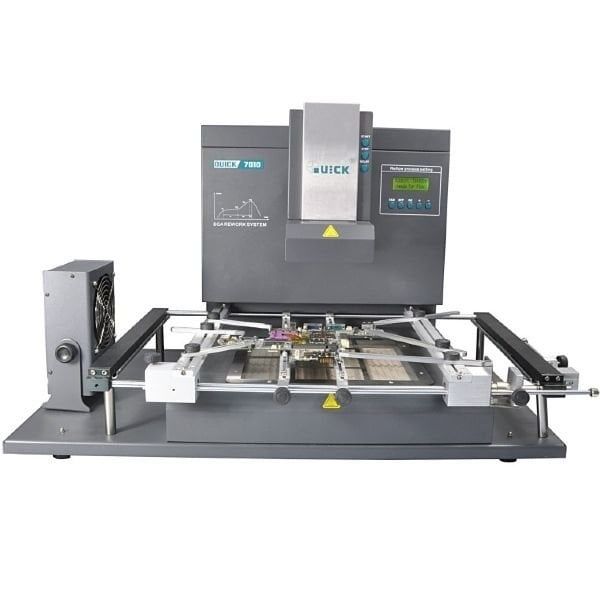

Quick 7610 Kızılötesi BGA Rework Tamir İstasyonu

Quick 7610 Kızılötesi BGA Rework Onarım İstasyonu

QUICK 7610 kızılötesi sensör teknolojisini kullanır ve mikroişlemci tarafından kontrol edilir. Kızılötesi sıcaklık sensörleri ve kızılötesi ısıtma tüpleri hassas lehim sökme bileşenleri ile dokunulmazdır. Lehimleme işlemi, her an iyi işlem kontrolüne sahip temassız kızılötesi sensörler tarafından izlenir. Lehimleme işlemini kontrol etmek ve tahribatsız ve tekrarlanabilir PCB sıcaklıkları elde etmek için QUICK 7610, büyük, küçük PCB kartları ve kurşunsuz lehimleme gibi tüm uygulamalar için 2400W ısıtma gücü sağlar. Quick7610, hassas, küçük işlem pencereleri, düzgün termal dağılım ve yüksek ve güvenilir kurşunsuz lehimleme için uygun bir tepe sıcaklığı sağlamak için döngü kontrolü reflow lehimleme teknolojisini kullanır.

İstenen bileşen lehimlendiğinde, bağlı fan işlemden sonra otomatik olarak çalışarak kartın kademeli olarak soğumasını sağlar. Sistem, kartın sapmasını önlemek için destek pimleri ve raylar dahil olmak üzere PCB'yi monte etmek için ayarlanabilir bir çalışma çerçevesi ile birlikte sağlanır.

Sıcak hava sistemlerine kıyasla yadsınamaz bir avantaj, bu yeniden işleme sistemlerinin sıcak hava nozullarını değiştirmeye gerek kalmadan büyük çok yönlülüğüdür. Özellikle anakartların, grafiklerin, X-box'ların, cep telefonlarının, tabletlerin onarımında, LCCC, BGA, QFP, PLCC muhafazalarının değiştirilmesinde, klasik temas yöntemiyle lehimlemenin imkansız olduğu veya minyatür bileşenlerin yakınlarda veya doğrudan çip gövdesinde uçma riskinin olduğu durumlarda uygulama bulurlar.

Özellik:

1. BGA bilyalı proseste nozullara gerek yoktur, hava akışı yoktur, yüksek başarı oranı.

2. Üst koyu kızılötesi açık tip ısıtma, geniş alan alt kızılötesi ön ısıtma, BGA yüzeyi ile lehim bağlantıları arasındaki dikey sıcaklık farkını azaltır, yeniden işleme süresini kısaltır.

3.Temassız kızılötesi sıcaklık sensörü kullanın, BGA yüzey sıcaklığının tam kapalı devre kontrolü, hassas sıcaklık işlemi ve eşit ısı dağılımını sağlar.

4. PCB fikstürü dört yönde hareket ettirilebilir, kolay kurulum.

5. IRSOFT arayüzü ile işletim yetkisi ve profil analiz fonksiyonu.

Teknik Özellikler :

Isınma tipi: IR

Genel güç : 2400W (maksimum)

Alt ön ısıtma gücü : 1600W (kızılötesi ısıtma plakası)

En iyi sıcak hava ısıtma gücü : 720W (yaklaşık 2~8μm)

Alt radyasyon ön ısıtma boyutu : 260*260mm

Maksimum devre kartı boyutu : 420mm*400mm

BGA  boyutu : 2*2mm~60*60mm

Bağlantı : RS-232C (PC için)

Kızılötesi sıcaklık sensörü  : 0~300℃

Genel boyutlar (U *G *Y) : 800*580*520 (mm)

Garanti Süresi : 1 Ay

Ağırlık : Yaklaşık 36 kg
