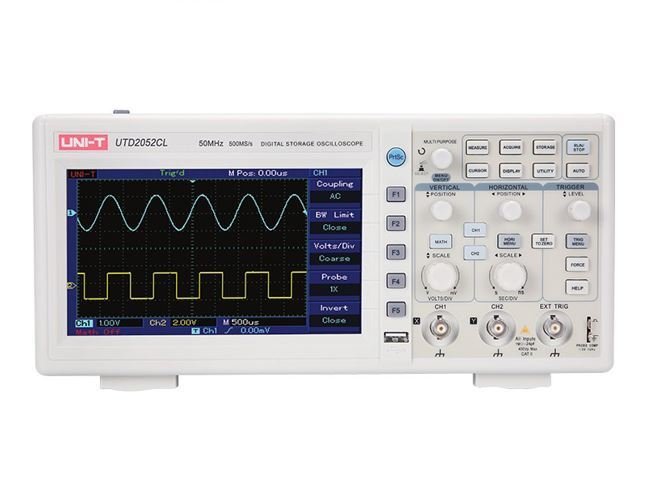

Unit UTD2052CL 50Mhz Dijital Osiloskop

Unit UTD2052CL 50Mhz Dijital Osiloskop

Temel ölçümlerin ihtiyaçlarını karşılayan ekonomik bir tezgah tipi dijital depolama osiloskopudur. Basit ve net ön panel tasarımı, kullanıcılar için uygun işlemler sağlar.

Uygulamalar:

Seri veri analizi, titreşim analizi, veri depolama cihazı testi, elektrikli araç ve elektronik ekipman tasarımı, ses ekipmanlarının frekans tepkisinin değerlendirilmesi, otomotiv motorlarında sorun giderme, elektronik teknisyeni onarım ve bakım

50MHz bant genişliği

250MS / S veya500MS / s gerçek zamanlı örnekleme oranı

Düşük gürültü, geniş dikey aralık: lmV / div ~ 20V / div

USB sürücüsü ile yükseltilebilir sistem yazılımı

28 dalga formu parametrelerinin Otomatik ölçümleri

Eşsiz dalga formu kayıt ve tekrar oynatma işlevi

2.000wfms / s'den fazla dalga formu yakalama oranı

Dalga formu kurulumlarının ve arayüzlerinin depolanması dalga formları ve kurulumların çoğaltılması

7 inç TFT LCD, WVGA (400X 240), Özel Baskı Ekranı Özelliği

Unit Utd 2052cl Osiloskop Teknik Özellikler :

Model : UTD2052CL

Bant genişliği : 50MHz

Kanallar : 2

Örnekleme oranı : 500 ms / sn

Yükselme zamanı : <7NS

Bellek derinliği: 25kpts

Dalga formu yakalama oranı : > 2.000wfms / s

Dikey ölçek : (V / böl) 1mV / div~20V / div

Zaman tabanı ölçeği : (s / böl) 10ns / div~50s / div

Depolama yöntemleri : Kurulum, dalga formu, bitmap

Tetikleyici özellikleri

Frekans sayacı : 6 bit

Tetikleyici türleri : Kenar, darbe genişliği, video (UTD2025CL), alternatif

Seviye aralığı İç : Ekran merkezinden ± 8 bölme

EXT : ± 3V

Holdoff aralığı : 80ns~1.5s

Kenar tetikleyici türleri : Yüksel, düş, yüksel ve düş

Arayüzler : USB OTG

Genel özellikleri

Güç : 100V〜240V ACrms, 50Hz / 60Hz

Görüntüle : 7 inç TFT LCD, WVGA (400x240)

Ürün rengi : Beyaz ve gri

Ürünün net ağırlığı : 2.2kg

Ürün boyutu : 306 mm x 147 mm x 122 mm

Standart aksesuarlar : Prob x 2 (1x, 10x değiştirilebilir), güç kablosu, USB arabirim kablosu, PC yazılım CD'si
