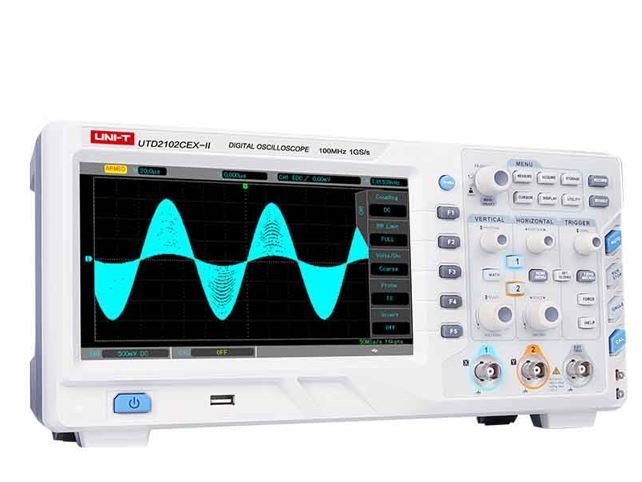

Unit UTD2102CEX-II 2 Kanal 100MHz Dijital Depolama Osiloskopu

UTD2000CEX-II serisi, 8 inçlik ekran, 800 × 480 yüksek çözünürlüklü ekran, 1GS / s örnekleme oranı, 20.000wfms / s dalga biçimi yakalama oranı, 25kpts bellek derinliği, çeşitli tetikleme türleri olan uygun maliyetli masaüstü dijital depolama osiloskopudur. genel sinyal ölçümleri için daha uygundur.

Uygulamalar:

Seri veri analizi, titreme analizi, veri depolama cihazı testi, elektrikli araç ve elektronik cihaz tasarımı, ses donanımının frekans tepkisini değerlendirme, otomotiv motorlarında sorun giderme, elektronik teknisyeni tamir ve bakım hizmetleri.

100MHz bant genişliği, 1GSa / s gerçek zamanlı örnekleme oranı

2 kanal

25kpts hafıza derinliği

20.000wfms / s dalga biçimi edinme oranı

2ns / div ~ 50s / div zaman tabanı

Tetik modları: Kenar, Darbe Genişliği, Runt, Aşırı genlik, Eğim ve Video

Kalibrasyon Sinyal Çıkışı: 10Hz, 100Hz, 1kHz (varsayılan), 10kHz ve 100kHz

Sadece bir düğmeye basarak kalibrasyon sinyalini giriniz

10Mpts dalga kayıt

8 inç TFT LCD, WVGA (800 × 480)

USB OTG ve Geçiş / Hata arayüzleri

Model : UTD2102CEX-II

Bant genişliği : 100MHz

Kanallar : 2

Örnekleme oranı : 1GS / s (tek kanallı), 500MS / s (çift kanallı)

Yükseliş zamanı : ≤3.5ns

Bellek derinliği: 25kpts

Dalga formu yakalama hızı : ≥20,000wfms / sn

Dikey ölçek : (V / div) 1mV / div ~ 20V / div (1MΩ)

Zaman taban ölçeği : (s / div) 2ns / div ~ 50s / div

Giriş empedansı    : (1MΩ ±% 2) // (22pF ± 3PF)

Depolama yöntemleri: Kurulum, dalga, bitmap

Tetik türleri      : Kenar, darbe genişliği, eğim, video, runt, pencere

Dalga şekli işlemleri : A + B, AB, A × B, A / B, FFT

Otomatik ölçümler : Maks, Min, Yüksek, Düşük, Ampl, Pk-Pk, Orta, Ortalama, CycMean, RMS, C ycRMS, Periyot, Frekans, Yükseliş, Düşüş, Düşüş Gecikmesi, Düşüş Gecikmesi, + Genişlik, Genişlik, FR, FRF, FFR, FFF , LRF, LRR, LFR, LFF, + Görev,-Görev, Alan, CycArea, OverSht, PreSht, Faz, toplam 34 parametre

Ölçüm sayısı : Aynı anda 5 ölçüm görüntüleme

Ölçüm istatistikleri : Ortalama, Maksimum, Min, standart sapma, ölçüm sayısı

Frekans sayacı : 6 bit

Arayüzler : USB-OTG, Başarılı / Başarısız

Genel özellikleri

Güç : 100 ~ 240V ACrms, 50Hz / 60Hz

Görüntüle : 8 inç TFT LCD, WVGA (800 x 480)

Ürün rengi : Beyaz ve gri

Ürün net ağırlığı : 3.5kg

Ürün boyutu : 336mm x 164mm x 108mm

Standart aksesuarlar : Prob x 2 (1x, 10x değiştirilebilir), PC yazılımı CD'si, güç kablosu, USB arabirim kablosu
