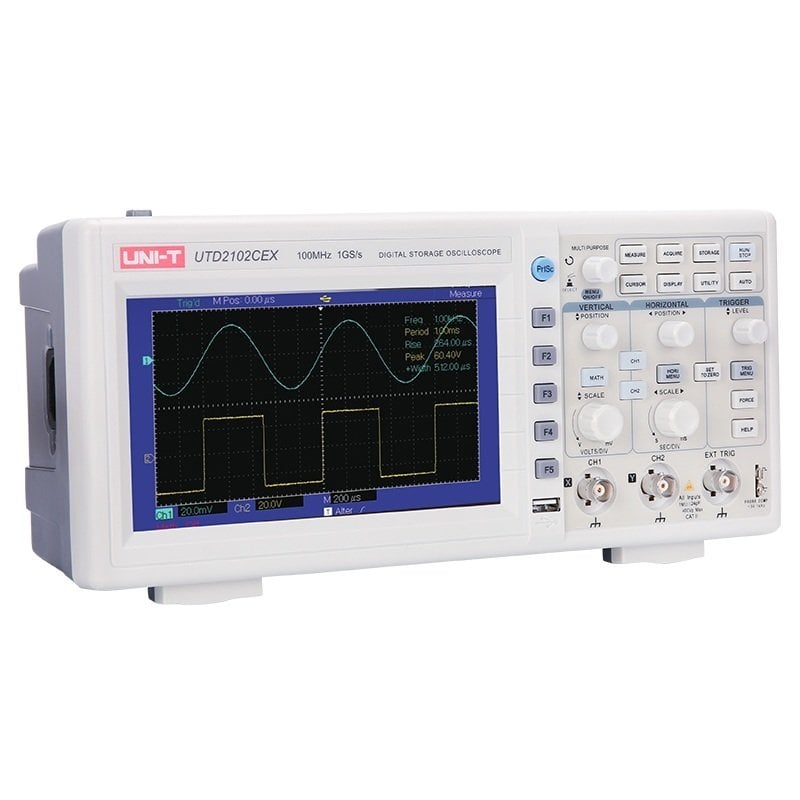

UNIT UTD 2102CEX 100MHz Çift Kanal Dijital Osiloskop

UTD2102CEX Dijital Osiloskop (Çift Kanal, 100MHz Bant Genişliği) Detaylar

UTD 2102CEX, bir zaman dilimi boyunca iki farklı sinyaldeki dalgalanmaları doğru bir şekilde izlemek için kullanılabilen gelişmiş bir osiloskop sistemidir. Giriş sinyalleri cihazların LCD ekranında farklı dalga şekilleri olarak temsil edilir ve UTD-2102CEX'in arayüzündeki çeşitli fonksiyonlar kullanılarak bu dalga biçimlerini gerektiği gibi ayarlamak mümkündür. Cihazların ön tarafındaki mevcut fonksiyonlar arasında ölçek ve konum ayarlamaları, tetikleme menüsü, sıfır ayarı, kuvvet, imleç, ölçü ve diğer birçok özellik bulunur.

100 MHz'lik bant genişliği ve 1GS / s'lik örnekleme hızına sahip bu cihaz ayrıca 25 kpt'lık bellek derinliği ve çoklu tetikleme modlarını (kenar, nabız ve alternatif) içerir. Cihazın ekranı da büyüktür (7 inç) ve farklı dalga formlarının kolay gösterimi ve sistem parametrelerinin sezgisel olarak ayarlanması için tam renklidir.

UNİT OSİLOSKOP ayrıca, bir USB kablosuyla veriyi bağlı bir PC'ye gönderme özelliğine de sahiptir. Bu osiloskop paketinin bir parçası olarak hem bir USB kablosu hem de bir yazılım CD'si bulunmaktadır ve bu özellik kullanıcıların tümüyle bu özellikten faydalanmasını sağlamıştır.

Bu osiloskop EN 61010-1 ve CAT II 300V uyumludur.

UNI-T UTD2102CEX Dijital Osiloskop Temel Özellikler

Çift kanallı osiloskop

100 MHz bant genişliği

Geniş 7 inç renkli TFT LCD ekran

Kolay ayarlamalar

1GS / s örnek oranı

≤7ns yükselme zamanı

25 kpts bellek derinliği

Dalga biçimi edinme oranı ≥2000wfms / s

1mV / div-20V / div dikey duyarlılığı

Zaman tabanlı menzil 2ns / div - 50s / div

Kenar, darbe ve alternatif tetik türleri

USB arabirimi

Kanallar : 2

Bant genişliği : 100Mhz

Aynı oran : 1GS / sn

Yükseliş zamanı : ≤3.5ns

Bellek Derinliği : 25kpts

Dalga Biçimi Edinme Oranı : ≥2000wfms / sn

Dikey Hassasiyet : 1mV / div-20V / div

Zamana Dayalı Aralık : 5ns / div-50'ler / div

Depolama : Kurulum, Dalga, Bitmap

Tetik Modları : Kenar, darbe, alternatif

Arayüzler : USB OTG

Görüntüle : 7 "64K Renkli TFT LCD (400 x 240)

Güç : 100-240V AC, 40-440Hz

Dahil Edilen Ürünlerin Tam Listesi

2 x Prob

Güç kablosu

USB kablosu

PC Yazılım CD'si
